ECOCONDENS NEX

A
A
A

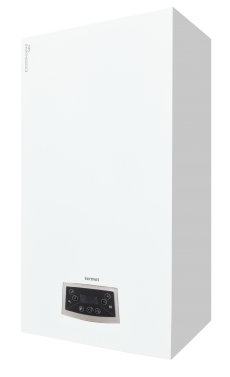

Gazowe kotły kondensacyjne ECOCONDENS NEX to innowacyjne urządzenia z najwyższej półki technicznej w kategorii gazowych wiszących kotłów przeznaczonych do ogrzewania oraz przygotowania ciepłej wody użytkowej. Wysoka sprawność urządzeń, jak również szeroki zakres modulacji wraz z optymalizacją procesu spalania sprawiają, że urządzenia te są bardzo ekonomiczne, a przy tym przyjazne dla środowiska. Dodatkowo gwarancją wysokiego komfortu użytkowania jest interfejs LIN umożliwiający podłączenie Systemu Termet Comfort do zdalnego sterowania przez Internet. Cechą wyróżniającą kotły z serii ECOCONDENS NEX jest niezwykle płynna i cicha praca.
  • klasa energetyczna: A
  • nowoczesny wymiennik ciepła ze stali nierdzewnej charakteryzujący się wysoką odpornością na korozję i zakamienienie
  • najnowszej generacji palnik CERAMAT z włókna ceramicznego wyróżniający się niezwykle szerokim zakresem modulacji pozwalający na optymalizację procesu spalania i oszczędności gazu
  • dodatkowy system wygłuszenia kotła oparty na nowoczesnych materiałach dźwiękochłonnych
  • bardzo cicha praca kotła - zaledwie 37 dB (dot. kotła 24/30 kW)
  • wysokoefektywna pompa obiegowa
  • modulowany wentylator sterowany elektronicznie
  • najwyższa klasa NOx (klasa 6)
  • kompletny system zabezpieczeń
  • możliwość pracy z modułami wielostrefowymi do systemów grzewczych
  • możliwość współpracy z pompami ciepła powietrze/woda
  • współpraca z zasobnikami c.w.u. poprzez wbudowany zawór trójdrożny






Parametry Wartość
Moc cieplna (przy temp. 80/60°C) 3,1 - 24,0 kW
Moc cieplna (przy temp. 50/30°C) 3,5 - 26,5 kW
Obciążenie cieplne 3,2 - 24,5 kW
Sezonowa efektywność energetyczna ogrzewania pomieszczeń ηs 95,5 %
Sprawność użyteczna kotła przy nominalnym obciążeniu
i średniej temp. wody kotłowej 70°C
98 %
Sprawność użyteczna kotła dla częściowego obciążenia kotła
i temp. wody powrotnej 30°C
108 %
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń A
Wytworzone ciepło użytkowe przy znamionowej mocy cieplnej P4
(dla kotłów modulowanych średnia arytmetyczna max i min)
24,0 kW
Wytworzone ciepło użytkowe przy 30% mocy znamionowej P1
(dla kotłów modulowanych 30% średniej arytmetycznej)
7,2 kW
Sprawność użytkowa η4 88,5 %
Sprawność użytkowa η1 97,5 %
Maksymalne ciśnienie wody 3 bar
Maksymalna temperatura pracy c.o. 95 °C
Temperatura nastawiana standardowa 40 - 80 °C
Temperatura nastawiana zredukowana 25 - 55 °C
Wysokość podnoszenia pompy przy przepływie 0 0,6 bar
Nominalna moc cieplna kotła (przy temp. 80/60°C) 3,1 - 29,9 kW
Nominalne obciążenie cieplne 3,2 - 30,5 kW
Sprawność użyteczna kotła przy nominalnym obciążeniu i średniej temp. wody kotłowej 70°C 98 %
Ciśnienie wody 0,1 - 6,0 bar
Minimalny przepływ wody 2,0 dm³/min
Przepływ wody użytkowej dla Δt=30K 14 dm³/min
Efektywność energetyczna podgrzewania wody ηwh 82 %
Klasa efektywności energetycznej podgrzewania wody A
Profil obciążenia L
Zakres regulacji temperatury wody 30 - 60 °C
Poziom mocy akustycznej LWA 37,4 dB
Poziom emisji dwutlenku azotu 46,9 mg/kWh
Klasa emisji dwutlenku azotu (NOx) 6
Pojemność naczynia wzbiorczego 8 dm³
Pobór mocy w trybie czuwania PSB 0,002 kW
Zużycie energii elektrycznej przy pełnym obciążeniu elmax 0,09 kW
Zużycie energii elektrycznej przy częściowym obciążeniu elmin 0,07 kW
Rodzaj i napięcie prądu elektrycznego ~ 230 ±10%/ 50Hz V
Stopień ochrony IPX4D
Przyłącze wody grzewczej i gazu G 3/4 cale
Wymiary gabarytowe (wys. x szer. x gł.) 767 x 450 x 350 mm
Masa kotła 52,5 kg
Przyłącze wody użytkowej G 1/2 cale
Materiał wymiennika stal INOX
Parametry Wartość
Moc cieplna (przy temp. 80/60°C) 3,5 - 28,2 kW
Moc cieplna (przy temp. 50/30°C) 3,9 - 31,1 kW
Obciążenie cieplne 3,6 - 28,8 kW
Sezonowa efektywność energetyczna ogrzewania pomieszczeń ηs 94,2 %
Sprawność użyteczna kotła przy nominalnym obciążeniu
i średniej temp. wody kotłowej 70°C
98 %
Sprawność użyteczna kotła dla częściowego obciążenia kotła
i temp. wody powrotnej 30°C
108 %
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń A
Wytworzone ciepło użytkowe przy znamionowej mocy cieplnej P4
(dla kotłów modulowanych średnia arytmetyczna max i min)
28,0 kW
Wytworzone ciepło użytkowe przy 30% mocy znamionowej P1
(dla kotłów modulowanych 30% średniej arytmetycznej)
8,4 kW
Sprawność użytkowa η4 88,3 %
Sprawność użytkowa η1 97,4 %
Maksymalne ciśnienie wody 3 bar
Maksymalna temperatura pracy c.o. 95 °C
Temperatura nastawiana standardowa 40 - 80 °C
Temperatura nastawiana zredukowana 25 - 55 °C
Wysokość podnoszenia pompy przy przepływie 0 0,7 bar
Nominalna moc cieplna kotła (przy temp. 80/60°C) 3,5 - 35,2 kW
Nominalne obciążenie cieplne 3,6 - 35,5 kW
Sprawność użyteczna kotła przy nominalnym obciążeniu i średniej temp. wody kotłowej 70°C 98 %
Ciśnienie wody 0,1 - 6,0 bar
Minimalny przepływ wody 2,0 dm³/min
Przepływ wody użytkowej dla Δt=30K 17 dm³/min
Efektywność energetyczna podgrzewania wody ηwh 84 %
Klasa efektywności energetycznej podgrzewania wody A
Profil obciążenia XL
Zakres regulacji temperatury wody 30 - 60 °C
Poziom mocy akustycznej LWA 47,8 dB
Poziom emisji dwutlenku azotu 39,6 mg/kWh
Klasa emisji dwutlenku azotu (NOx) 6
Pojemność naczynia wzbiorczego 8 dm³
Pobór mocy w trybie czuwania PSB 0,002 kW
Zużycie energii elektrycznej przy pełnym obciążeniu elmax 0,10 kW
Zużycie energii elektrycznej przy częściowym obciążeniu elmin 0,07 kW
Rodzaj i napięcie prądu elektrycznego ~ 230 ±10%/ 50Hz V
Stopień ochrony IPX4D
Przyłącze wody grzewczej i gazu G 3/4 cale
Wymiary gabarytowe (wys. x szer. x gł.) 767 x 450 x 350 mm
Masa kotła 55 kg
Przyłącze wody użytkowej G 1/2 cale
Materiał wymiennika stal INOX

Wytwórca zastrzega sobie prawo wprowadzania zmian w budowie urządzenia, które nie wpływają znacząco na zmianę cech użytkowych i technicznych wyrobu.
